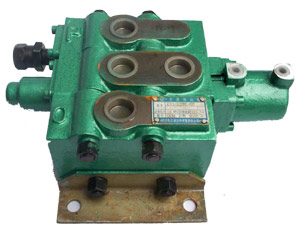

QZS－L15－(20)型氣控換向閥

用途與特征:
　　QZS―L15(20)xingqikonghuanxiangfashiwogongsizuixinyanzhideyouqiyuankongzhidehuanxiangfa。tongguoqigangzuoxiandaokongzhi
，tuidongfaxindekaibierzhuanhuangongzuojineng。zaiyeyaxitongzhongqidaojietonghuoxiehezuoyong
，jishixiangedaxingzixiechezhixingyuanjianjusheng―中停―下降功能。
工作原理:
　　當氣控口a接通氣源
，推動氣控換向閥的閥芯至舉升位置使車廂舉升。
　　當氣控口b接通氣源，推動氣控抉向閥的閥芯至下降位置使車廂舉升下降，同時泵卸荷。
　　當氣控口不通氣源，氣控換向閥的閥芯在彈簧力的作用下回到中間位置使車廂舉升位置保持不變，同時泵卸荷。

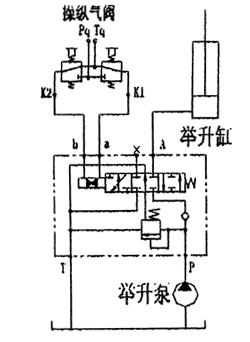

　　該閥的工作原理示意圖如下
技術參數：
1.工作壓力： 16 MPa　―　20 MPa
2.工作流量： 100 L／min(15通徑)
　　　　　　　160 L／min(20通徑)
3.控製氣壓：0.4―0.8 Mpa
4.溫度範圍：-20～+80(C°)
5.粘度範圍：10―400 (mm2/S)
6.過慮精度：≤10 (μm)
注：油液最高汙染等級按GB／T14039之19／16執行。

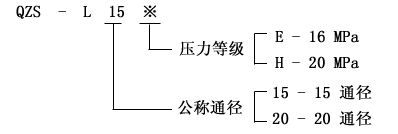

型號說明：

	QZS型氣控換向閥連接示意圖
QZS圖形符號

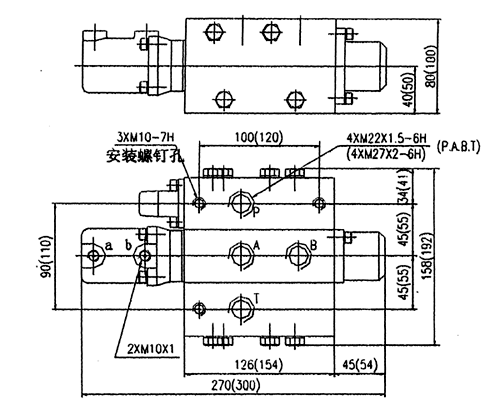

QZS-L15(20)氣控換向閥外形及安裝圖：
