?LQDF-L20型氣控多路閥

用途與特征:
　　QDF-L20型(xing)氣(qi)控(kong)多(duo)路(lu)閥(fa)是(shi)我(wo)公(gong)司(si)根(gen)據(ju)重(zhong)載(zai)自(zi)卸(xie)車(che)增(zeng)加(jia)加(jia)蓋(gai)功(gong)能(neng)後(hou)液(ye)壓(ya)係(xi)統(tong)的(de)需(xu)要(yao)而(er)研(yan)製(zhi)開(kai)發(fa)的(de)自(zi)卸(xie)車(che)專(zhuan)用(yong)產(chan)品(pin)。適(shi)用(yong)於(yu)重(zhong)載(zai)自(zi)卸(xie)車(che)控(kong)製(zhi)舉(ju)升(sheng)和(he)翻(fan)蓋(gai)係(xi)統(tong)。
　　該閥為片式結構，由氣控舉升閥、分流閥、氣控換向閥組成，結構緊湊
，體積小，安裝連接方便。

工作原理及圖形符號：
　　舉升泵供油進入QDF-L20型氣控多路閥後，通過操作氣控操作閥不同位置，讓壓縮空氣分別進入該閥所帶氣缸，當推動舉升閥閥芯時，可實現車箱舉升
、中停、下降等功能；當推動換向閥閥芯時，可實現車箱頂蓋開啟、閉合等功能。
　　在舉升過程中
，舉升泵輸入的液壓油全流量進入舉升缸

；在頂蓋開啟
、關閉過程中
，舉升泵輸入的液壓油經過分流閥後，分流出一部分（30L/min）進入頂蓋油缸，其餘的液壓油流回油箱。
　　該閥的工作原理示意圖如下：

QDF-L20F-A圖形符號	QDF-L20F圖形符號

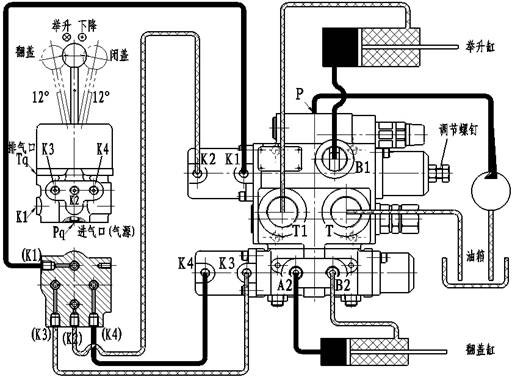

QDF-L20F-A連接示意圖	QDF-L20F連接示意圖

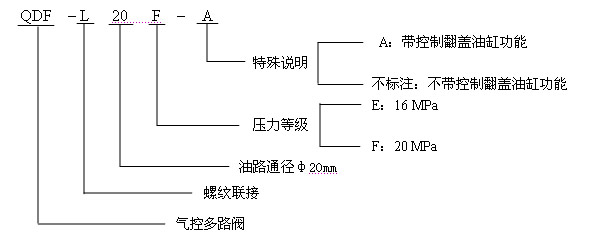

型號說明：

技術參數：
1．工作壓力： 20 Mpa
2．工作流量： 160 L/min (P口)
3．控製氣壓： 0.4～0.8 Mpa
4．分流流量： 30 L/min (P1口穩定流量)
5．分流壓力： 14 Mpa
6. 溫度範圍: -20℃ ～ +80℃
7. 粘度範圍: 10 ～ 400 mm2/S
8. 過慮精度: ≤10 μm
注: 油液最高汙染等級按GB/T14039之19/16執行

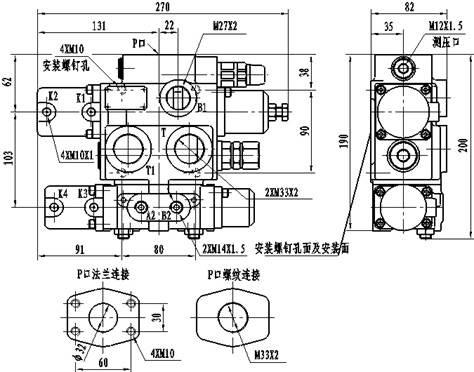

外形及安裝連接尺寸：
